Listado de materiales
- IC 555
- Resistencias (100K Ohm, 10K Ohm, símbolo de rayo)
- Parlante 8ohms (speaker)
- Batería 9 Volts
- Porta batería
- Protoboard
- Cables Jumper
- Papel aluminio (out to foil) puede ser de chocolate.
- Condensador electrolítico de 0,01uF (microfaradios)
- Condensador electrolítico de 10uF
- Condensador cerámico de 681pF
- Lápiz grafito
Lo primero que hice fue hacer el modelo en tinkercard ya que no encontré todos los componentes exactos que se pedían para la elaboración del Drawdio. Tenía mucho miedo de que se me quemará algún componente.
Link: https://www.tinkercad.com/things/jzAopDdJ6Vb-drawaudio/editel
PASOS:
1. Conectar el chip IC 555 en el medio de Protoboard para poder tener espacio para trabajar.
2. Desde izquierda a derecha primero conectamos el condensador 681 pf con la primera pata con la segunda del chip, luego desde la pata 2 va la resistencia de 100kOhms hacia afuera conectado con el grafito.
3. Desde la pata 3 se va hacia un condensador de 10 uf y desde ahí se conecta al speaker que debe estar conectado al negativo del parlante.
4. Desde la pata 4 se va al positivo de la batería que en la Protobard será en la esquina de rojo.
5. Desde la pata 8 se va a la positivo de la misma manera que en la pata 4, también debe conectarse una resistencia de 10k Ohms con la pata 7 del IC 555.
6. La pata 7 sale al aluminio para cerrar el circuito.
7. La pata 6 va conectada con la pata 2 del IC 555.
8. Por ultimo la pata 5 va a tierra mediante una condensador de 0.01 uf ósea a la parte negativa de la Protobard.

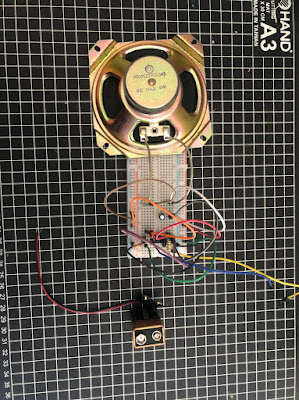

Después de este paso, intente hacer el Drawdio en la vida real donde comencé por el IC 555 en el medio de la Protoboard, y continúe de izquierda a derecha siguiendo los pasos a seguir lo que resulto en un fracaso como se puede apreciar en el siguiente video;
